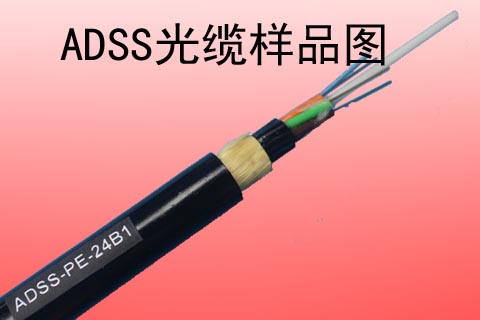

ADSS光缆的外护套

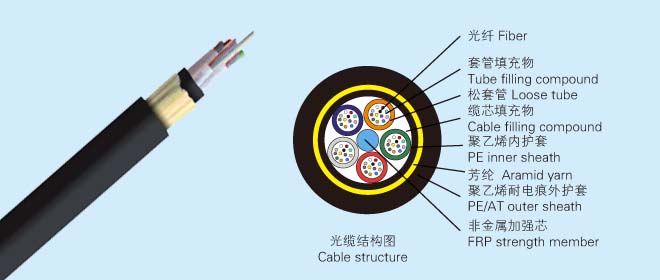

ADSS光缆的外护套，通常采用黑色聚乙烯护套料。由于ADSS光缆是处于 高压输电线附近的高电场环境下，当光缆受潮时，外护套表面因电痕漏电和滑闪 会使护套材料降解,最终导致侵蚀破坏。这一问题成为ADSS光缆使用在超高 压输电线路中的主要限制因素。因而通常ADSS光缆适用于150kV以下的高压 输电线路为宜。为使ADSS光缆能适用于更高电压的输电线路中，应从两方面 着手,一是用计算机计算出输电线铁塔区域的电场分布，将ADSS光缆敷设在 低电场的区域内，二是采用特种抗电痕腐蚀的外护套材料。
目前国际上关于抗电痕护套材料的惟一试验标准是IEEEP1222C1995)中 的第4. 1. 1. 3节，其内容摘录如下：
“Tracking on the outside of the sheath resulting in erosion at any point that exceeds more than 50% of the wall thickness shall constitute a failure.”
此条款表明：在电痕腐蚀试验中，如外护套受到电痕侵蚀导致护套厚度 50%以上的损坏，即判为此护套材料不合格。
抗电痕护套料在具有良好的抗电痕性能的同时，仍必须有良好的抗紫外老 化，抗环境应力开裂，以及良好的机械性能和护套挤出的工艺性能。通常是将黑 色聚乙烯护套料通过增加添合剂进行改性来达到上述目的。一般说来，无卤阻燃 的聚乙烯护套料具有良好的抗电痕性能,但由于阻燃料组分中的填料的存在，它 的机械和工艺性能较差，因而不是ADSS光缆护套料的理想选择。北欧化工 (BOREALIS)通过选用合适的添加剂改性，并以中密度聚乙烯为基料成功地推 出了可用于400kV高压输电线路上的ADSS光缆抗电痕护套料。
黑色聚乙烯护套料提高耐电痕腐蚀的基本原理如下：通常用作架空光缆的 聚乙烯护套料，通过加入碳黑作为紫外线吸收剂，以防止紫外线对聚乙烯分子 链的破坏而造成聚合物的降解老化，按美国Bellcore GR-20-CORE文件的规 定，碳黑添加的重量比应为2. 6±0. 25%,碳黑的平均颗粒尺寸为20nm,碳黑在 护套中必须分散均匀，分散度愈好，其对紫外线的屏蔽作用愈好。但是正由于聚 乙烯护套料中碳黑添加剂的存在,在上述含量下，分散在聚合物中的碳黑分子之 间的平均距离较近，碳黑分子在聚合物中造成了导电通道，当光缆处于髙电场下，会造成护套表面的电痕腐蚀。为了改善护套的抗电痕能力，可以适当减少碳 黑的含量，增大分散在聚合物中碳黑分子之间的平均距离，从而减小其导电能力，以减小其在高电场下的电痕腐蚀，为了补偿碳黑含量减少而导致抗紫外老化 能力的下降，必须同时添加其他类型的抗紫外线添加剂。这种采用混合型抗紫外 线添加剂的方法，既能保持护套的抗紫外老化的能力，又由于碳黑含量的减少而 达到抗电痕能力的提高，特别适于用作ADSS光缆的护套料。
由此可见开发有良好耐电痕性能的护套材料将有助于使ADSS光缆进一 步拓宽其使用范围。
远大Adss光缆厂家，欢迎询价。
