ADSS光缆耐张线夹耐张串

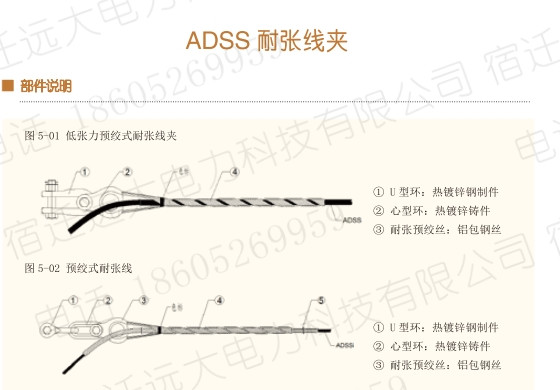

低张力预绞式耐张线夹结构组成:

  • ① U型环:热镀锌钢制件
  • ② 心型环:热镀锌铸件
  • ③ 耐张预绞丝:铝包钢丝

    预绞式耐张线

    • ① U型环:热镀锌钢制件
    • ② 心型环:热镀锌铸件
    • ③ 耐张预绞丝:铝包钢丝

    耐张线夹耐张特点

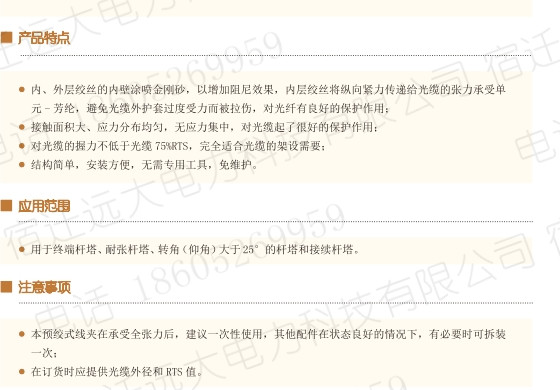

    ADSS光缆耐张线夹特点

    •内、外层绞丝的内壁涂喷金刚砂,以增加阻尼效果,内层绞丝将纵向紧力传递给光缆的张力承受单 元-芳纶,避免光缆外护套过度受力而被拉伤,对光纤有良好的保护作用;

    •接触面积大、应力分布均匀,无应力集中,对光缆起了很好的保护作用;

    •对光缆的握力不低于光缆75%RTS,完全适合光缆的架设需要;

    •结构简单,安装方便,无需专用工具,免维护。

    ■应用范围

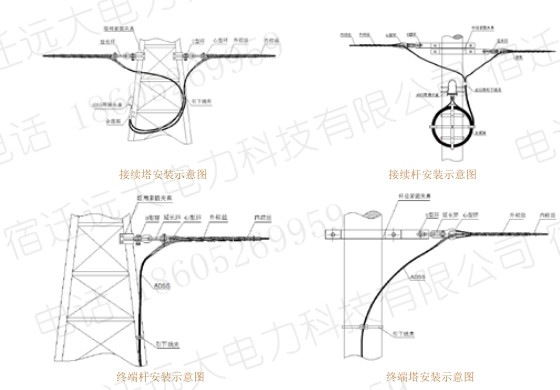

    •用于终端杆塔、耐张杆塔、转角(仰角)大于25°的杆塔和接续杆塔。

    ■注意事项

    •本预绞式线夹在承受全张力后,建议一次性使用,其他配件在状态良好的情况下,有必要时可拆装 一次;

    •在订货时应提供光缆外径和RTS值。

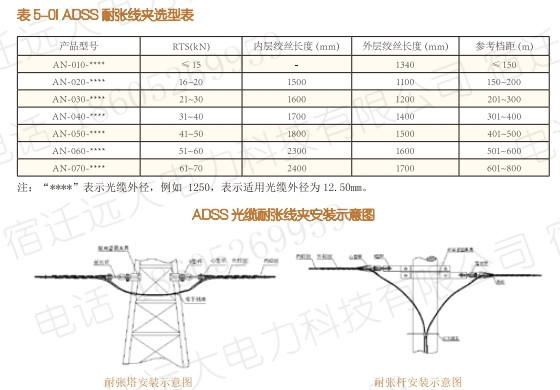

     ADSS耐张线夹选型表
    产品型号 RTS(kN) 内层绞丝长度(mm) 外层绞丝长度(mm) 参考档距(m)
    AN-010-**** < 15 1340 < 150
    AN-020-**** 16 〜20 1500 1100 150 〜200
    AN-030-**** 21-30 1600 1200 201-300
    AN-040-**** 31 〜40 1700 1400 301-400
    AN-050-**** 41-50 1800 1500 401-500
    AN-060-**** 51~60 2300 1600 501-600
    AN-070-**** 61-70 2400 1700 601-800

    注:“****”表示光缆外径,例如1250,表示适用光缆外径为12. 50mm。
