24芯OPPC光缆

24芯OPPC光缆简介

OPPC光缆是一种新型的电力特种光缆,是将光纤单元复合在相线中的光缆,具有相线和通信的双重功能,主要用于110kV以下电压等级,城郊配电网、农村电网。 在中低压电网中,尤其是35 kV 以下的配电线路,有些是可不架设地线的,因此不可能安装OPGW。在所有的电网中,惟有相线是必不可少的,为了满足电力监控或光纤联网的要求,OPPC与OPGW技术比较接近,在传统的相线结构中以合适的方法加入光纤单元,就成为光纤复合相线。

24芯OPPC光缆价格

OPPC光缆价格:需要根据具体数量到货地点以及其他要求共同决定,详情请联系销售王经理 186 0526 9959

24芯OPPC光缆特点

·OPPC的光纤安装在相线内,优化输电线路设计,节约电能效果显著
·没有地线上的落雷引发的断股,断纤的严重事故;线缆运行更加安全
·极高的经济性
·没有因场强的作用而导致光缆遭遇电腐蚀或引发的毁缆,断纤等事故
·安全保障系统高
·没有给原有线路附加额外线路负荷带来的隐患
·天然防盗:OPPC与接头盒上均有高电压,有绝对的防盗优势

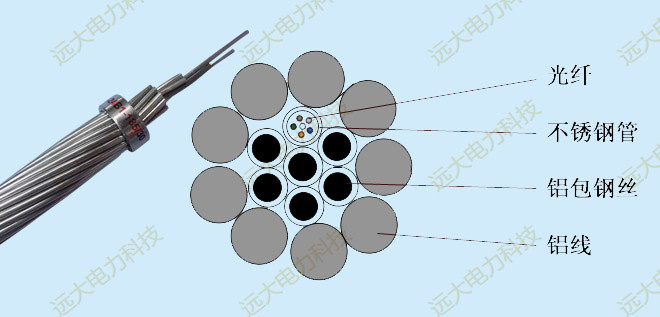

24芯OPPC光缆参数图:

24芯OPPC光缆参数

OPPC-16B1-240/30参数,其他参数请联系销售。

材 料 根数 材 料 根数 原材料直径
光纤 G.652 16
中 心 20.3%AS线 1 线直径 2.50 mm
结构参数 第1层 20.3%AS线 5 线直径 2.40 mm
不锈钢管 1 光纤芯数 16 管直径 2.40 mm
第2层 AL线 9 线直径 3.60 mm
第3层 AL线 15 线直径 3.60 mm
参照 IEC、IEEE、DL/T 832-2003、GB/T 7424.4-2003 标准
绞合:中心线与各层之间填充防蚀油膏
最外层绞合方向为“右”向(Z-stranding)
光缆直径: 21.70 mm
光缆重量: 890 kg/km
承载截面积 271.8 mm2
AS面积 27.5 mm2
AL面积 244.3 mm2
标称抗张强度(RTS) 76.6 kN
技术参数 杨氏模量(E-Modulus) 66.7 kN/mm2
热膨胀系数 20.5 ×10-6/℃
最大允许工作应力 (MAT) ( 40% RTS) 112.7 N/mm2
每日应力(EDS) (18%~25% RTS) 50.7 ~70.4 N/mm2
极限特殊应力 (70% RTS) 197.2 N/mm2
直流电阻 0.114 Ω/km
参考载流量(70℃) 445 A
参考载流量(80℃) 552 A
参考载流量(90℃) 639 A
最小弯曲半径: 施工: 434 mm
运行: 325 mm
温度范围 安装温度 -10℃ ~ +50
运输和运行温度 -40℃ ~ +80

OPPC样品图
