OPGW双悬垂线夹
部件说明
①U型挂环（可选件）：热镀锌钢制件 ②三角联板：热镀锌钢制件
③PS挂板：热镀锌钢制件 ④悬垂套壳：铸造铝合金
⑤橡胶夹块：特殊合成橡胶 ⑥外层预绞丝：铝合金丝
⑦内层预绞丝：铝包钢丝 ⑧ 并沟线夹：铝合金
⑨接地线：铝绞线

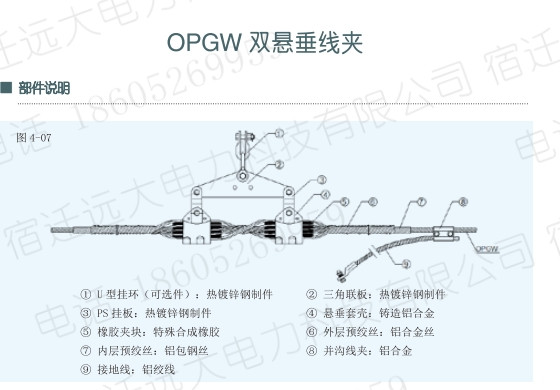

OPGW光缆双悬垂结构组成图如下:
严品特点

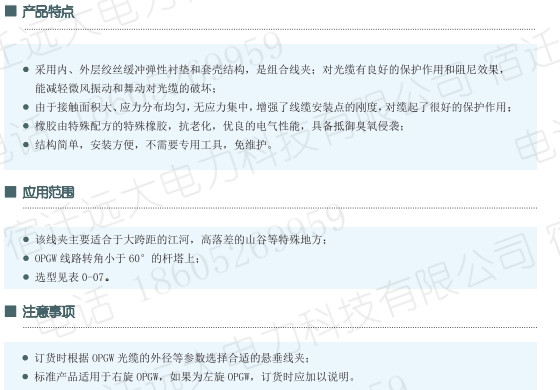

•采用内、外层绞丝缓冲弹性衬垫和套壳结构，是组合线夹；对光缆有良好的保护作用和阻尼效果， 能减轻微风振动和舞动对光缆的破坏；
•由于接触面积大、应力分布均匀，无应力集中，增强了线缆安装点的刚度，对缆起了很好的保护作用;
•橡胶由特殊配方的特殊橡胶，抗老化，优良的电气性能，具备抵御臭氧侵袭；
•结构简单，安装方便，不需要专用工具，免维护。
opgw悬垂应用范围
•该线夹主要适合于大跨距的江河，高落差的山谷等特殊地方;
•OPGW线路转角小于60°的杆塔上；

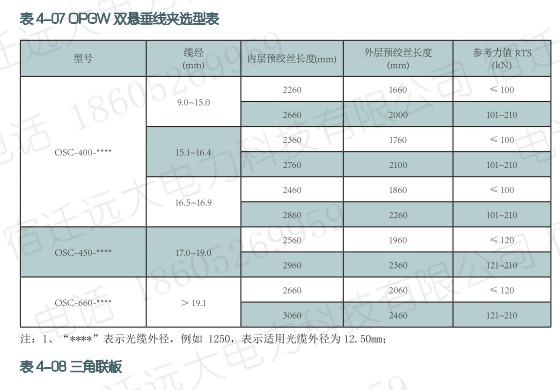

表4-07 OPGW双悬垂线夹选型表
| 型号 | 缆经 (mm) | 内层预绞丝长度(mm) | 夕卜层预绞丝长度 (mm) | 参考力值RTS (kN) |
| OSC-400-**** | 9.0-15.0 | 2260 | 1660 | < 100 |
| 2660 | 2000 | 101 〜210 | ||
| 15.1-16.4 | 2360 | 1760 | < 100 | |
| 2760 | 2100 | 101 〜210 | ||
| 16.5 〜16.9 | 2460 | 1860 | < 100 | |
| 2860 | 2260 | 101 〜210 | ||
| OSC-450-**** | 17.0-19.0 | 2560 | 1960 | < 120 |
| 2960 | 2360 | 121-210 | ||
| OSC-660-**** | > 19.1 | 2660 | 2060 | < 120 |
| 3060 | 2460 | 121-210 |
注：1、“****”表示光缆外径，例如1250,表示适用光缆外径为12. 50mm；

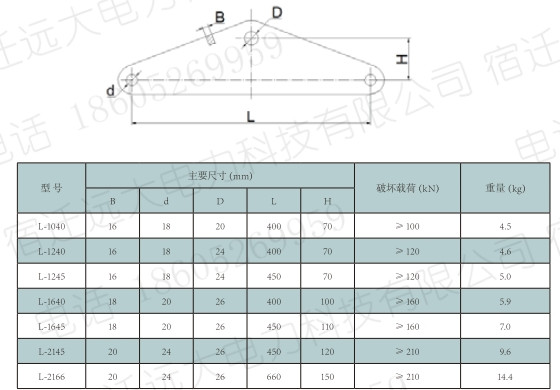

表4-08三角联阪
| 型号 | 主要尺寸(mm) | 破坏载荷(kN) | 重量(kg) | ||||
| B | d | D | L | H | |||
| L-1040 | 16 | 18 | 20 | 400 | 70 | > 100 | 4.5 |
| L-1240 | 16 | 18 | 24 | 400 | 70 | > 120 | 4.6 |
| L-1245 | 16 | 18 | 24 | 450 | 70 | > 120 | 5.0 |
| L-1640 | 18 | 20 | 26 | 400 | 100 | >160 | 5.9 |
| L-1645 | 18 | 20 | 26 | 450 | 110 | > 160 | 7.0 |
| L-2145 | 20 | 24 | 26 | 450 | 120 | >210 | 9.6 |
| L-2166 | 20 | 24 | 26 | 660 | 150 | > 210 | 14.4 |
