双悬垂线夹ADSS双联悬垂金具串

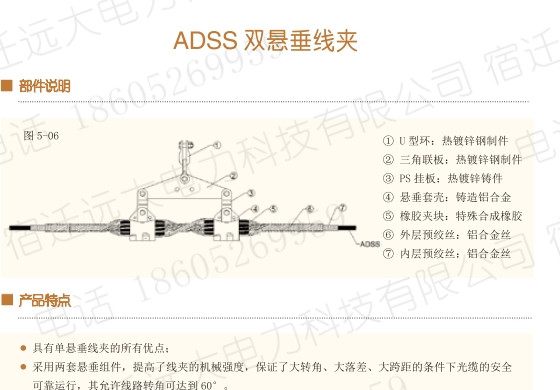

ADSS双悬垂线夹结构组成:

  • ① u型环:热镀锌钢制件
  • ② 三角联板:热镀锌钢制件
  • ③ PS挂板:热镀锌铸件
  • ④ 悬垂套壳:铸造铝合金
  • ⑤ 橡胶夹块:特殊合成橡胶
  • ⑥ 外层预绞丝:铝合金丝
  • ⑦ 内层预绞丝:铝合金丝

•具有单悬垂线夹的所有优点;

•采用两套悬垂组件,提高了线夹的机械强度,保证了大转角、大落差、大跨距的条件下光缆的安全 可靠运行,其允许线路转角可达到60°。

■应用范围

•主要适合于大跨距的江河,高落差的山谷等特殊地方;

• OPGW线路转角不大于60°的杆塔上,1套/塔。
ADSS双悬垂
悬垂线夹

ADSS双悬垂注意事顶

•在订货时需提供ADSS光缆相关参数:光缆的档距、外径、极限抗拉强度。

表 ADSS双悬垂线夹选型表
型号 适用缆径(mm) 内层预绞丝长度(mm) 外层预绞丝长度(mm) 中心距(mm)
ASC-400-**** 9.0-15.0 2260 1660 400
ASC-400-**** 15.1-16.4 2360 1760 400
ASC-450-**** 16.5-17.0 2460 1860 450
ASC-450-**** 17.0-18.0 2560 1960 450
ASC-660-**** > 18.1 2660 2060 660

注:“****”表示光缆外径,例如1250,表示适用光缆外径为12. 50mm。

具体可咨询远大光缆销售详细参数。
