电力光缆紧固夹具

塔用紧固杆用ADSS紧固夹具

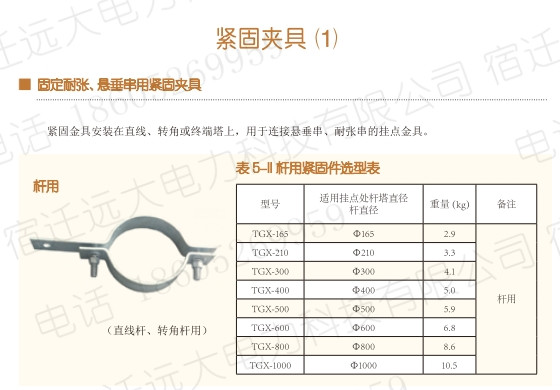

ADSS光缆紧固夹具

(直线杆、转角杆用)

(直线塔用)

(转角塔用)

型号 适用挂点处杆塔直径 杆直径 重量(kg) 备注
TGX-165 ①165 2.9
TGX-210 ①210 3.3
TGX-300 ①300 4.1
TGX-400 ①400 5.0 杆用
TGX-500 ①500 5.9
TGX-600 ①600 6.8
TGX-800 0800 8.6
TGX-1000 ① 1000 10.5

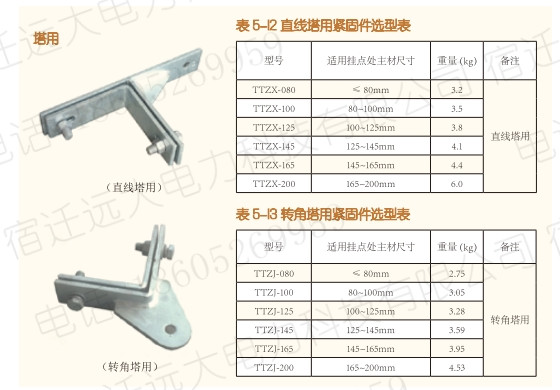

表5-12直线塔用紧固件选型表
型号 适用挂点处主材尺寸 重量(kg) 备注
TTZX-080 < 80mm 3.2 直线塔用
TTZX-100 80~100mm 3.5
TTZX-125 100~125mm 3.8
TTZX-145 125 〜145mm 4.1
TTZX-165 145 〜165mm 4.4
TTZX-200 165 〜200mm 6.0
表5-13转角塔用紧固件选型表
型号 适用挂点处主材尺寸 重量(kg) 备注
TTZJ-080 < 80mm 2.75 转角塔用
TTZJ-100 80~100mm 3.05
TTZJ-125 100~125mm 3.28
TTZJ-145 125 〜145mm 3.59
TTZJ-165 145 〜165mm 3.95
TTZJ-200 165~200mm 4.53

ADSS光缆紧固夹具

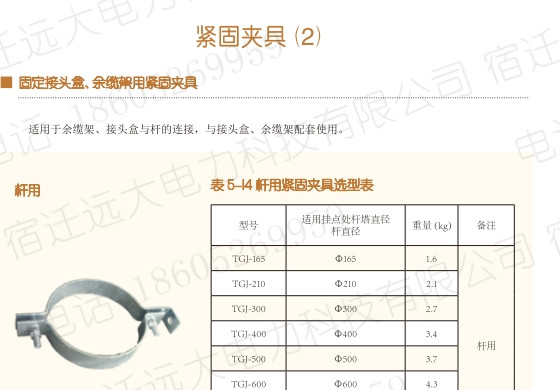

■固定接头盒、余缆舉用紧固夹具

适用于余缆架、接头盒与杆的连接,与接头盒、余缆架配套使用。

表5-14紧固夹具选型表
型号 适用挂点处杆塔直径 杆直径 重量(kg) 备注
TGJ-165 ①165 1.6
TGJ-210 ①210 2.1
TGJ-300 ①300 2.7
TGJ-400 ①400 3.4 杆用
TGJ-500 ①500 3.7
TGJ-600 ①600 4.3
TGJ-800 ①800 5.5
TGJ-1000 01000 6.6

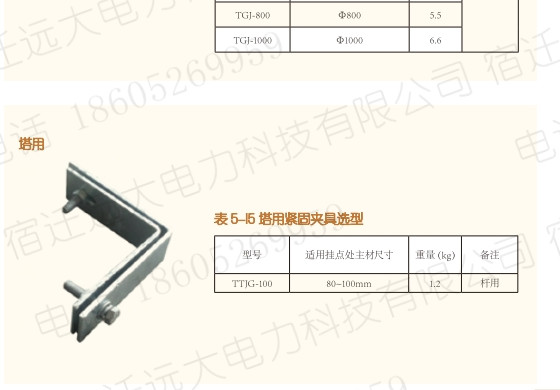

塔用
表5-15塔用紧固夹具选型
型号 适用挂点处主材尺寸 重量(kg) 备注
TTJG-100 80~100mm 1.2 杆用
