螺栓式光缆防震锤

防震锤4D光缆防震锤

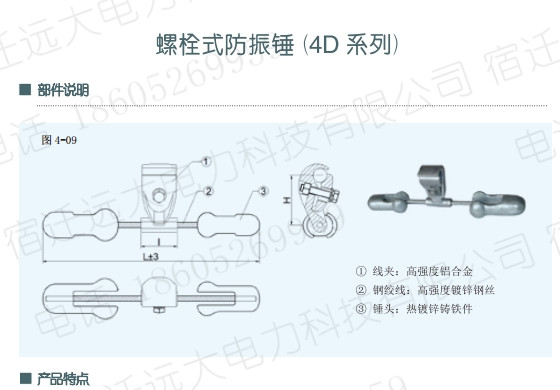

  • OPGW光缆4D系列防震锤结构组成:
    ① 线夹:高强度铝合金
  • ② 钢绞线:高强度镀锌钢丝
  • ③ 锤头:热镀锌铸铁件

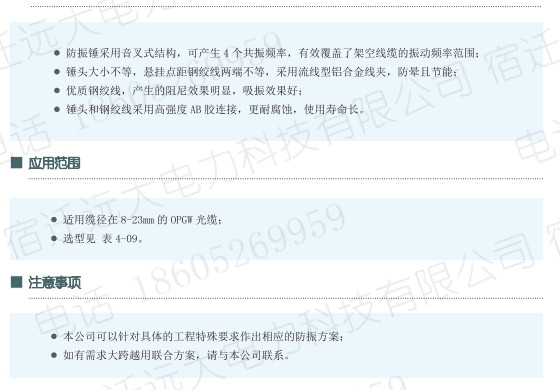

防震锤特点:
•防振锤采用音叉式结构,可产生4个共振频率,有效覆盖了架空线缆的振动频率范围;

•锤头大小不等,悬挂点距钢绞线两端不等,采用流线型铝合金线夹,防晕且节能;

•优质钢绞线,产生的阻尼效果明显,吸振效果好;

•锤头和钢绞线采用高强度AB胶连接,更耐腐蚀,使用寿命长。

4D防震锤护线条防震锤型号

■应用范围

•适用缆径在8-23mm的OPGW光缆;

•选型见表4-09 o

■注意事顶

•本公司可以针对具体的工程特殊要求作出相应的防振方案;

•如有需求大跨越用联合方案,请与本公司联系。

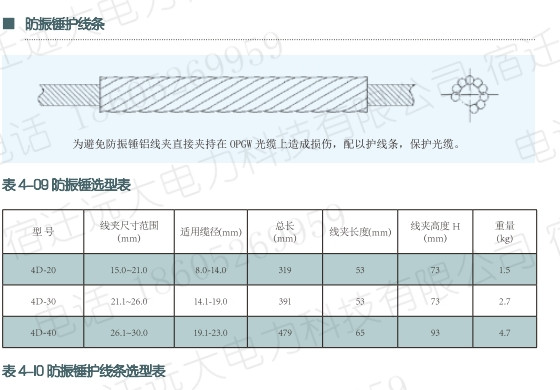

■昉振锤护线条

为避免防振锤铝线夹直接夹持在0PGW光缆上造成损伤,配以护线条,保护光缆。

表4-09昉振锤选型表
型号 线夹尺寸范围 (mm) 适用缆 总长 (mm) 线夹长度(mm) 线夹高度H (mm) 重量

(kg)

4D-20 15.0-21.0 8.0-14.0 319 53 73 1.5
4D-30 21.1-26.0 14.1-19.0 391 53 73 2.7
4D-40 26.1-30.0 19.1-23.0 479 65 93 4.7

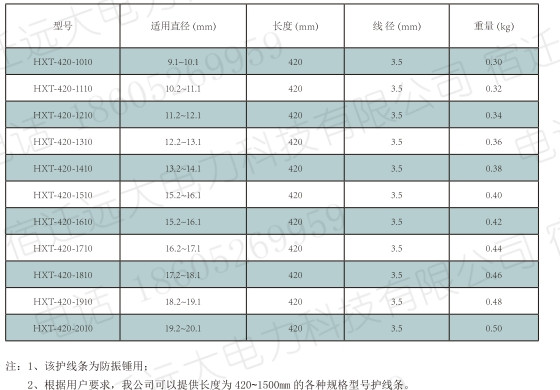

表4-10昉振锤护线条选型表
型号 适用直径(mm) 长度(mm) 线径(mm) 重量(kg)
HXT-420-1010 9.1-10.1 420 3.5 0.30
HXT-420-1110 10.2-11.1 420 3.5 0.32
HXT-420-1210 11.2-12.1 420 3.5 0.34
HXT-420-1310 12.2-13.1 420 3.5 0.36
HXT-420-1410 13.2-14.1 420 3.5 0.38
HXT-420-1510 15.2-16.1 420 3.5 0.40
HXT-420-1610 15.2-16.1 420 3.5 0.42
HXT-420-1710 16.2-17.1 420 3.5 0.44
HXT-420-1810 17.2-18.1 420 3.5 0.46
HXT-420-1910 18.2 〜19.1 420 3.5 0.48
HXT-420-2010 19.2-20.1 420 3.5 0.50

注:1、该护线条为防振锤用;

2、根据用户要求,我公司可以提供长度为420~1500mm的各种规格型号护线条。
