OPPC光缆接头盒

所属分类: 金具 | 发布日期:2021年7月4日 上午9:50

随着OPPC线路的逐渐推广应用,对OPPC接头盒的 性能提出了更多的需求,本文重点阐述实现中间塔光纤引 出,智能控制塔架上开关通断的V型OPPC接头盒。 V型OPPC光缆接头盒的设计 2.1 OPPC接头盒设计要求 -光学性...

随着OPPC线路的逐渐推广应用,对OPPC接头盒的 性能提出了更多的需求,本文重点阐述实现中间塔光纤引 出,智能控制塔架上开关通断的V型OPPC接头盒。

V型OPPC光缆接头盒的设计

2.1 OPPC接头盒设计要求

-光学性能:光纤接头在接头盒安装使用操作中附加损耗最小。

-密封性能:水压密封要求满足2m水深,24h取出 盒内无水滴。

-机械性能:满足拉伸、压扁、冲击、弯曲、扭转、轴向 压缩各项试验要求,试验后接头盒盒体无损坏,盒 内各部件无变化。

-环境性能:可经受温度循环、持续高温、振动、水汽 渗透等试验。

-电气性能:具有相应的绝缘电阻及耐电压强度。

2.2 OPPC光缆接头盒的结构设计

新型OPPC接头盒由接头盒体及绝缘子两部分组 成,接头盒体是连接光缆、光纤接续的支撑件,主要由盒 盖、光纤盘、接头盒柄、大小压盖及盒体构成,绝缘子根 据耐电压等级不同采用不同的型号。结构设计须满足接 头盒设计要求:通过光纤盘存放并保护光纤接头,在光 纤接续操作中,光纤接头应无明显附加衰减;连接处放 置橡胶垫圈,并加注软胶进行密封;接头盒采用铝合金 铸造,满足拉伸、压扁、冲击、弯曲等机械性能要求。绝缘 子中心穿过光纤松套管,两端用螺栓连接接头盒体,V型下部盒体与引出光缆连接,上部盒体与0PPC 连接。下部接头盒体安装在杆塔的专用支架上, 整体结构紧凑,安放及施工方便。

2.3 OPPC接头盒工作原理

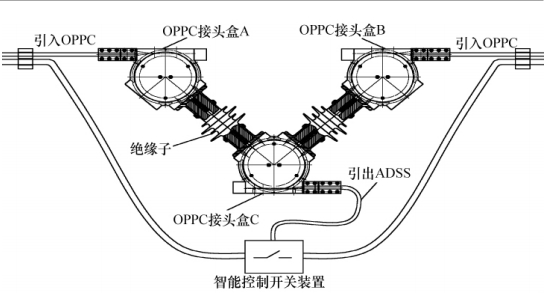

OPPC接头盒采用V型结构设计,保证线路绝 缘,实现中间塔光纤引出。OPPC线路由铝线和不锈 钢管(SST)光单元组成,前者传递电流,后者传递光 信号。OPPC接头盒工作原理如图1所示,OPPC到达 塔架时,进行光电分离。铝线接入塔架上的开关两 侧;SST光单元利用松套PBT管引入左上接头盒A 及右上接头盒B,光纤可依线路设计自由选择在接头盒A、 B、C中任一位置进行熔接,光纤一部分通过接头盒C后,由 ADSS光缆引出,通过光信号控制中间塔架上开关的通断。

3OPPC光缆接头盒的制作

  • (1) 接头盒体

依照所设计图纸尺寸及工艺要求进行开模、铸造,铸 件尺寸、形状均在图纸公差要求的范围之内,且铸造均匀、 无毛刺,内部无气孔,表面无裂纹。铸件合格后按图纸进行 工艺加工,加工后的铸件要进行外观处理使之光滑美观。

  • (2) 绝缘体

绝缘体采用空心芯棒复合绝缘子,將套塑管PBT预 埋在空心芯棒复合绝缘子中间孔心中,并采用特殊密封材 料填充中间孔心,确保OPPC接头盒的绝缘性能。

  • (3) 连接结构

为确保OPPC与接头盒之间连接用的固定夹具的机 械性能和抗拉强度,采用固定金具(大小压盖)固定 OPPC,保证OPPC的机械性能。

  • (4) 接头盒装配

准备好装配材料,依图纸设计及工艺卡要求进行装 配,先装配接头盒体,再穿管、灌胶,將光纤盘组件及准备 好的配件一并装入接头盒中,封装接头盒盖,再安装固定 夹具(大、小压盖及接头盒柄)。

4新型接头盒安装应用

4.1 OPPC接头盒的施工安装工艺流程

•准备材料;

•將支架安装到杆塔上;

•將引下光缆安装到下接头盒体;

•熔接光纤;

智能控制开关装置
OPPC接头盒工作原理

图1 OPPC接头盒工作原理

密封下接头盒体;

將接头盒固定到支架上;

开剥0PPC光缆;

將0PPC光缆固定在上部接头盒体上;

熔接光纤;

固定光纤单元;

密封接头盒体;

按同样操作方法接续另一接头盒;

安装引流线。

4.2 OPPC接头盒施工注意事项

•光缆应用固定夹具固定紧实。

•为防止松套管伸缩在接头盒内引起故障,在接续施 工时要在接头盒内预留松套管。

•在接头盒内的光纤应保证足够的预留长度,光纤盘 上固定光纤时,应保证足够的弯曲半径。

•上部接头盒不需引下的光纤通过下部接头盒体直接连接。

•光缆接头盒引出光缆和OPPC与接头盒连接处密封可靠。
