OPPC光缆的构造及特点
OPPC是将光纤单元复合在相线中的一 种光缆,具有电能传输和光通信的双重功 能,既要有架空导线的特性,又要具备光传 输的功能,其典型的构造是将导线中的一根 铝包钢丝(或镀锌钢丝)替换为光单元,与 OPGW的构造比较相似,也有中心管式和层 绞式等结构形式,详见图。
共有2种结构:
(a)不锈钢中心管式(b)不锈钢层绞式,选择OPPC光缆,选择宿迁远大电力科技有限公司。

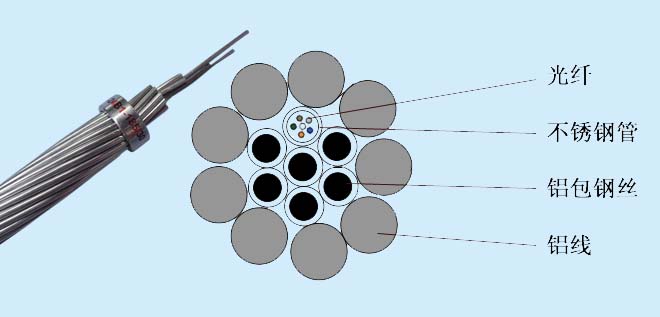

图1: OPPC光缆典型结构示意图
OPPC的优点
1、光纤传输可靠性高
①光纤耐热能力满足要求:从相关文献 和资料来看,导线正常运行温度在40r左 右,最高工作温度通常为70〜80°C。OPPC 光纤涂覆层为紫外光固化丙烯酸树脂(UV涂 层),光纤着色层为UV辐射固化物,UV涂 层光纤的长期工作温度可达85°C; OPPC 采用常规的光纤就能满足传输要求,其环境 性能见表3,温度衰减特性见下图。
表:常规光纤环境性能
常规光纤
环境性能 |
温度循环附加衰减(-60°C –
+85°C) |
W 0.05 dB/km |
湿热老化(+85C±2C,85%RH,30
天) |
W 0.05 dB/km | |
高温老化(+85C±2C,30天) | W 0.05 dB/km |
光纤填充填充油膏的温度特性为高温 (+80°C)不滴流、低温(-40°C)不变硬,滴点要求大于200°C,闪点要求大于230C„因此 OPPC的光纤及油膏等材料的耐温特性可以 满足运行温度要求。
- ② 避免雷电直击断股断芯事故:OPPC 光缆架设在地线下侧,可有效避免因雷电直 击光缆而导致的外层断股事故,如对OPPC 的布置进行适当优化(三相水平排列时在中 相、垂直排列时在中、下相),则可以有效 避免雷击事故绕击OPPC光缆,使得光纤防 雷击能力得到大幅度的提升。
- ③ 防盗效果好:因OPPC光纤单元是包 裹在导线内,属于带电部分,防止人为破坏 和盗窃的效果要好于ADSS及OPGW光缆
- ④ 抗冰效果好:OPPC光缆的设计参数 与常规导线基本一致,从多年的观测及理论 分析结果来看,地线处于较高的位置、地线 无电流通过、地线线径较小等原因,故而经 常先于导线覆冰且覆冰厚度普遍大于导线, 因此OPPC光缆的抗冰效果要好于同一路由 的OPGW光缆。
2、 减小OPGW每基接地带来的电能量 损失。
3、 可增加测温单元,加强对线路运行 工况(温度、潮流、应力、弧垂)的监控, 可实现输电线路的在线监测。
4、 可以解决老线路改造中的通信改造 难的问题:可避免因采用OPGW或ADSS 光缆而导致的附加荷载,可方便解决无地线 线路(35kV、10kV)线路的通信改造等。
