OPGW光缆

所属分类: 产品 | 发布日期:2021年7月3日 上午10:26

 OPGW的适用范围 1)根据“架空送电线设计技术规程”和“电力设备过电压保护设计技术规程”的有关规定: 500 kV—— 300 kV线路上沿全线架设双避雷 线。 200 kV线路上沿全线架设避雷线,在山区宜架 设双避雷线。 110 k...

微信报价

微信报价

微信报价

 OPGW的适用范围
1)根据“架空送电线设计技术规程”和“电力设备过电压保护设计技术规程”的有关规定: 500 kV—— 300 kV线路上沿全线架设双避雷 线。 200 kV线路上沿全线架设避雷线,在山区宜架 设双避雷线。 110 kV线路上沿全线架设避雷线,在雷电活动 特殊强烈的地区,宜架设避雷线。 凡是要求架设避雷线的各级电压的电力线路, 在选定避雷线安装位置处,均可架设OPGW。

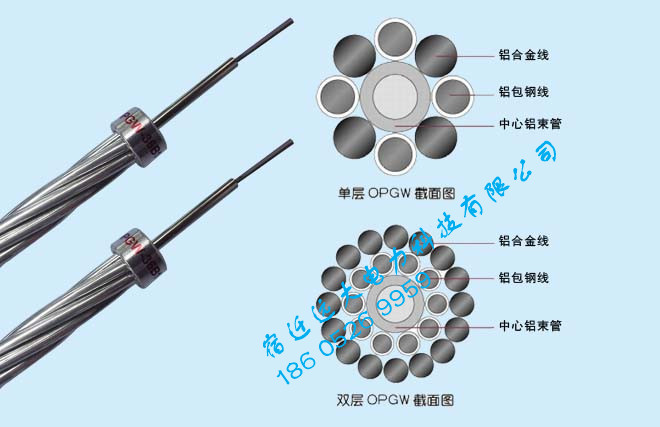

2)光纤单元的温度效应 当出现故障短路及雷击时,造成OPGW的温度 急剧上升,且架于地线中央的光纤单元的温度在瞬 间要比外部的绞线高。OPGW内温度的上升取决于 以下几种因素:电流强度、环境温度、材料类别、绞合 层数和缆芯结构等。 对光纤单元来说,温度的急剧变化,会对光纤的 机械、光学特性以及光纤的抗老化性均有影响,一般 在制作光纤单元时,可采取一些非金属隔热材料,如 日本藤仓公司的OPGW。光纤单元的结构不同,其 耐热效应也有一定差别。一般来说,被覆耐热材料的 紧包光纤瞬时可承受温度高达300℃ ,而填充油膏 的不锈钢松套管光纤可承受瞬时最高温度为 180℃ 。 因此,对OPGW来说,其允许的瞬时最高温度 是由光纤单元与外层铠装耐热特性决定的,以允许 瞬时最高温度低的部分为依据。

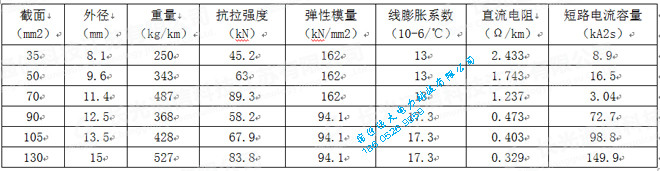

(3)短路电流和容量 短路电流容量是架空地线最重要的参数之一, 它与导体的电阻和允许工作温度有关。要根据光纤 单元和地线的最高允许工作温度和电阻来确定短路 电流容量。
